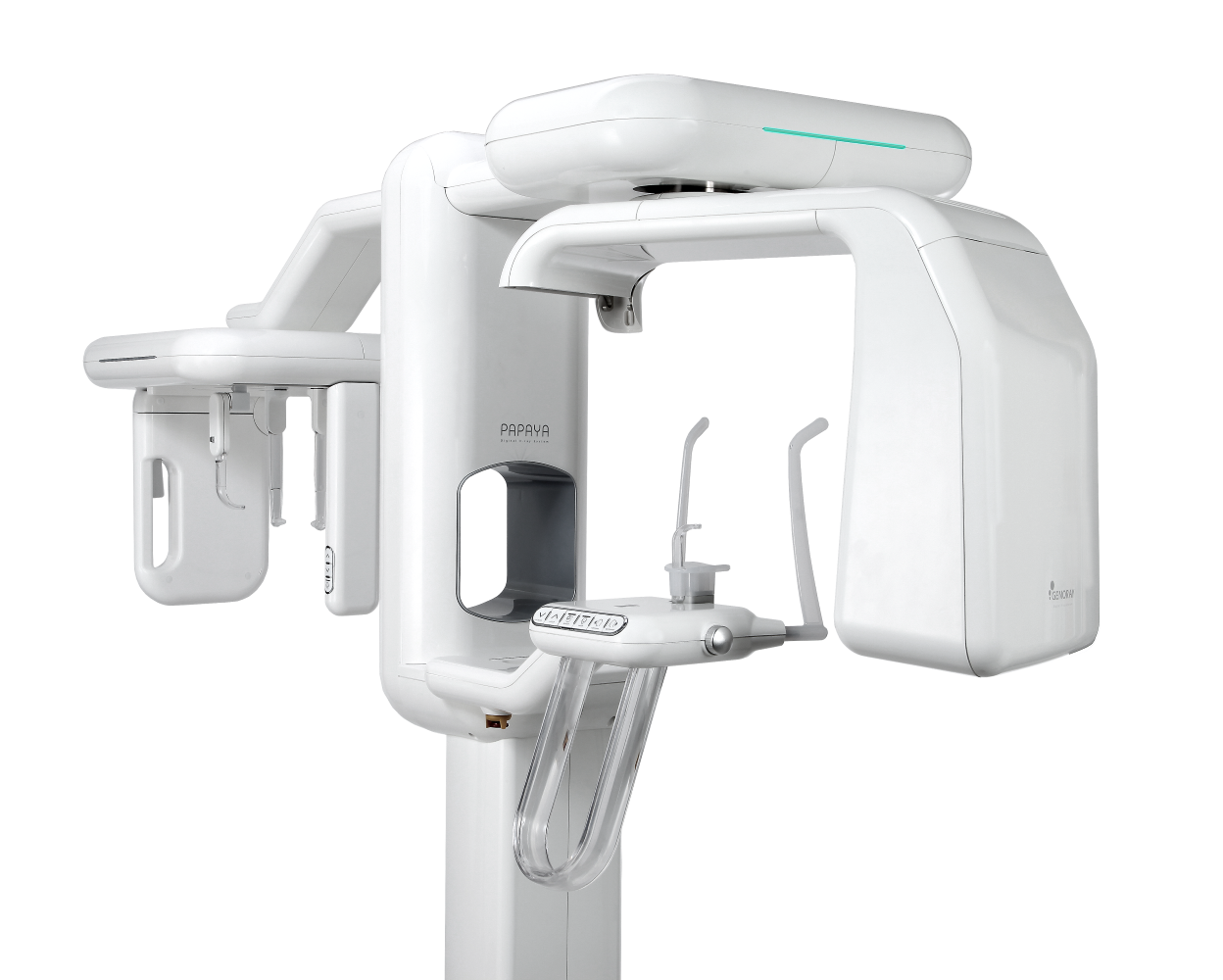

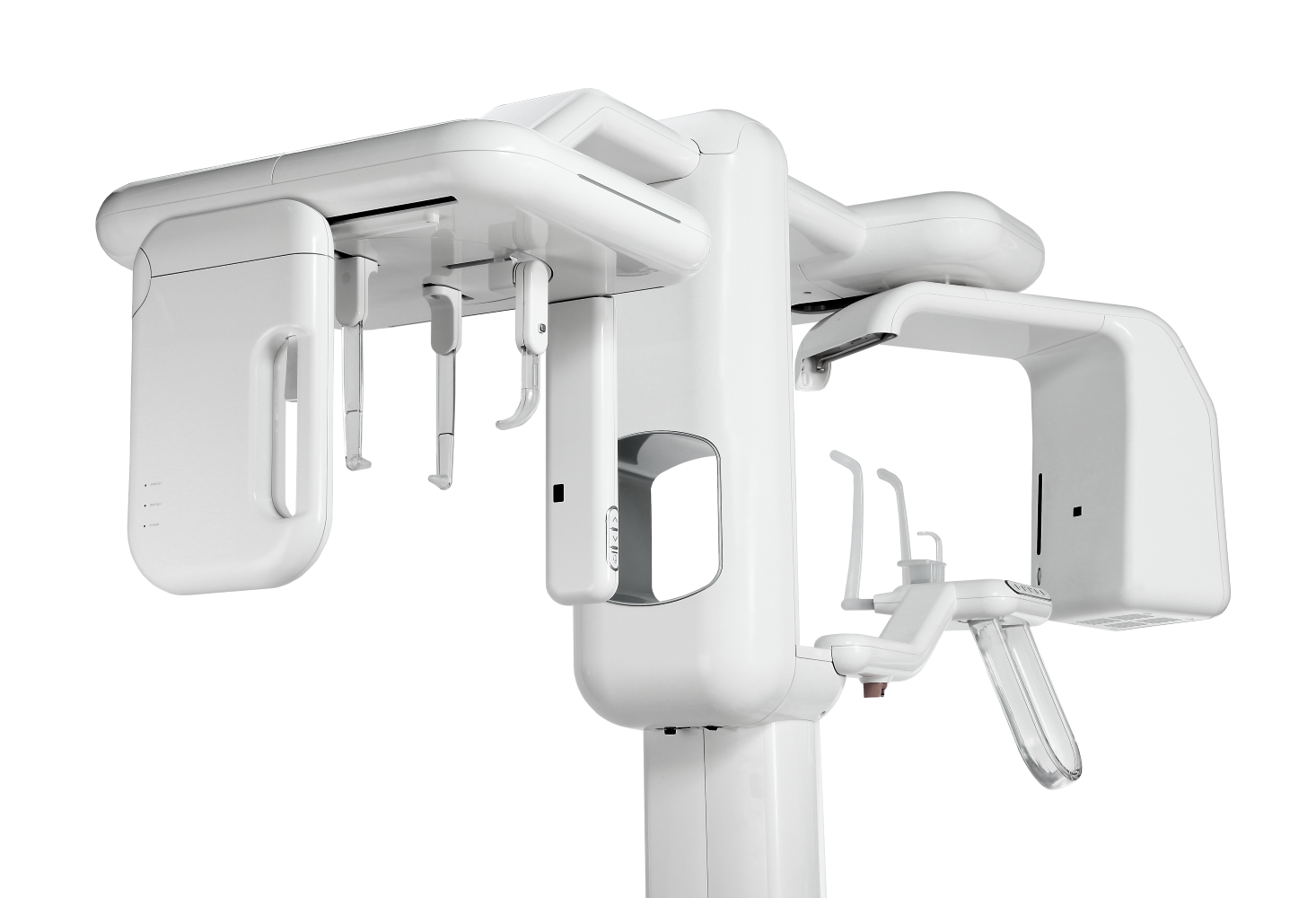

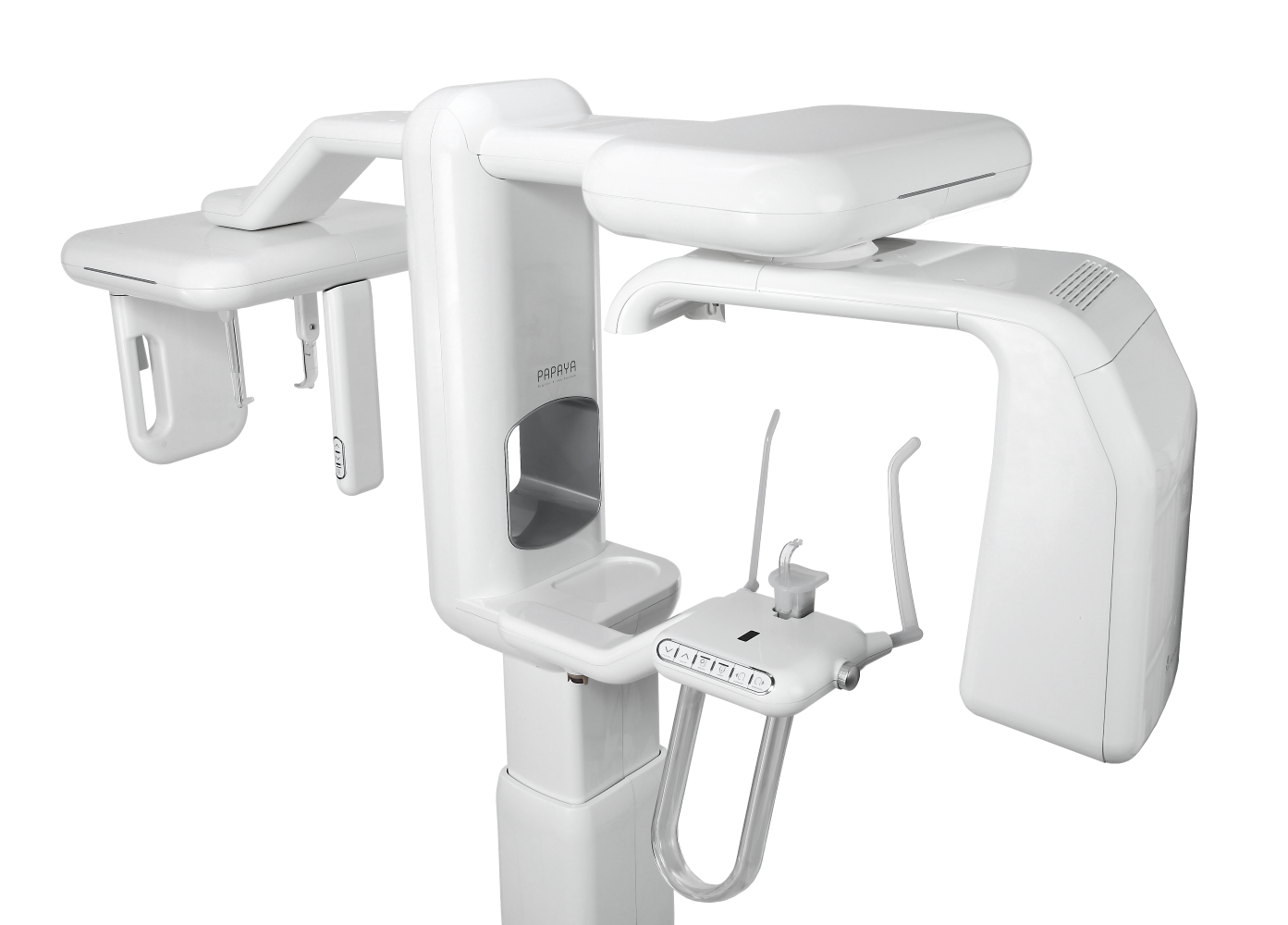

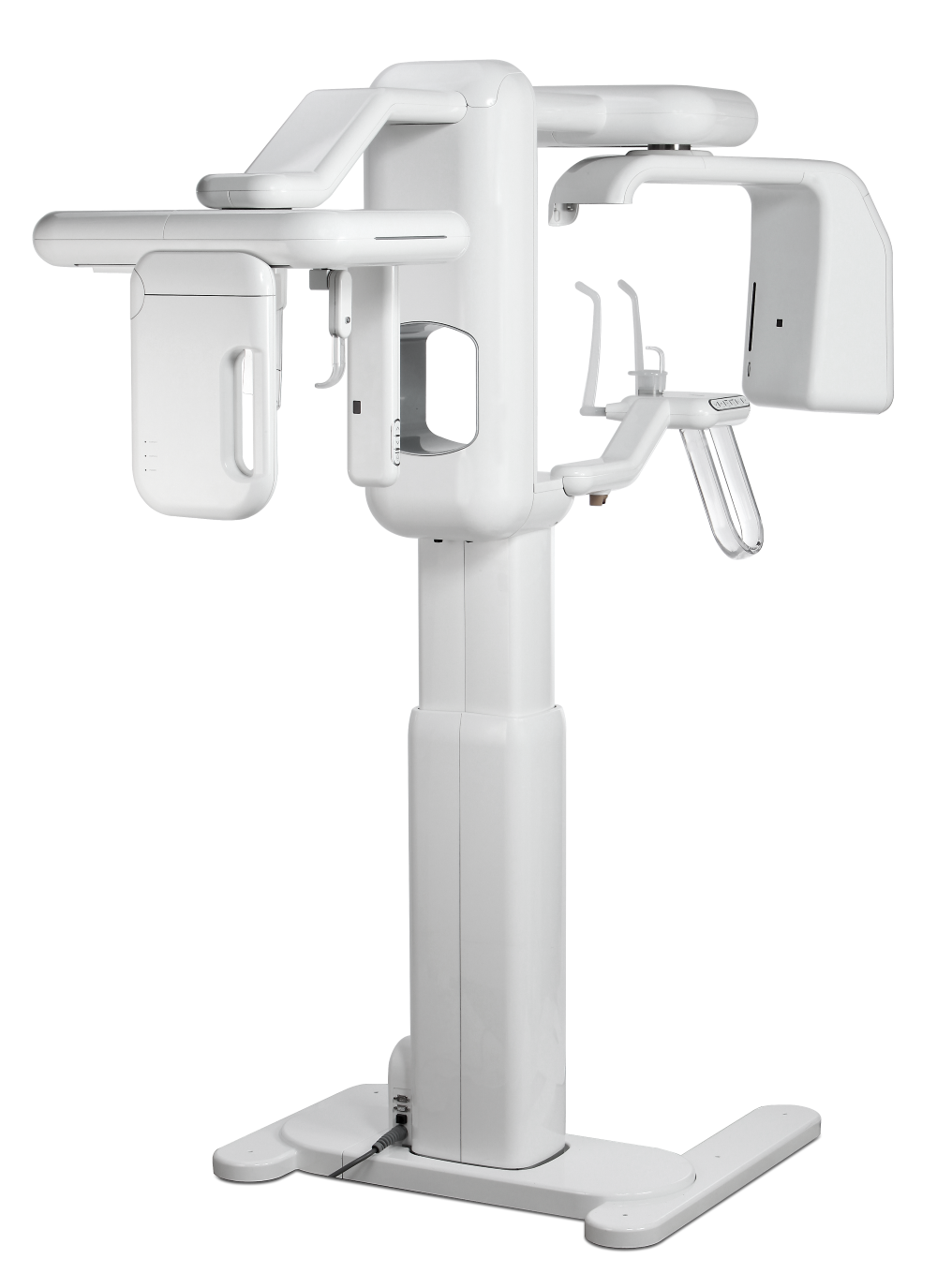

GENORAY Papaya 2D Plus

Genoray PAPAYA 2D Plus – Panoramaröntgen und Cephalometrie

Digitales 2D-Röntgensystem mit OPG und Fernröntgen

Das Genoray PAPAYA 2D Plus kombiniert digitale Panoramaaufnahmen mit cephalometrischer Bildgebung. Das System unterstützt dentale Übersichtsaufnahmen, Kiefergelenk- und Sinusprogramme sowie verschiedene Fernröntgenprojektionen. Der CMOS-Sensor arbeitet mit einem Pixelabstand von 75 × 75 µm und einer aktiven Sensorfläche von 228 × 6,5 mm.

Die Panoramaeinheit verfügt über die Multi-Focus-Funktion des PAPAYA-Systems. Aus einem Scan können bis zu fünf Bildebenen mit einem einstellbaren Abstand von 0,1 bis 5 mm rekonstruiert werden. Verschiedene Bildqualitätsstufen und Segmentierungsoptionen ermöglichen die Anpassung an den jeweiligen Aufnahmebereich.

Cephalometrische Aufnahmen mit kurzen Scanzeiten

Die Cephalometrie-Einheit erstellt Aufnahmen mit einer Bildfeldhöhe von 228 mm. Die Aufnahmezeit beträgt abhängig vom gewählten Programm zwischen 4 und 12 Sekunden. Im Fast-Modus wird eine cephalometrische Aufnahme innerhalb von vier Sekunden erfasst. Die kurze Scanzeit reduziert den Zeitraum, in dem Patientenbewegungen die Aufnahme beeinflussen können.

Ein Positionierungslaser und ein Positionssensor unterstützen die Ausrichtung des Patienten. Die symmetrisch aufgebaute Mechanik ist auf einen stabilen Betrieb der Fernröntgeneinheit ausgelegt.

• Panorama- und Cephalometrie-Aufnahmen in einem System
• Cephalometrische Scanzeit von 4 bis 12 Sekunden
• Vier Sekunden Aufnahmezeit im Cephalo-Fast-Modus
• Bildfeldhöhe von 228 mm bei Cephalometrie-Aufnahmen
• Positionierungshilfe durch FR-Laser und Positionssensor

Panorama-Aufnahmeprogramme

• Standard-Panoramaaufnahme
• Orthogonale Panoramaaufnahme
• Bitewing-Panoramaaufnahme
• Kinder-Panoramaaufnahme
• Kiefergelenkaufnahmen lateral und posterior-anterior
• Sinusaufnahmen lateral und posterior-anterior
• Horizontale und vertikale Segmentaufnahmen

Cephalometrische Aufnahmeprogramme

• Laterale Fernröntgenaufnahme
• Anterior-posteriore Aufnahme
• Posterior-anteriore Aufnahme
• Waters-Projektion
• Submentovertex-Aufnahme
• Handwurzelaufnahme

Multi-Focus und anpassbare Aufnahmeparameter

Bei Panoramaaufnahmen stehen die Qualitätsstufen Fast, Normal und HD zur Verfügung. Voreinstellungen für unterschiedliche Kieferformen und Patientengruppen erleichtern die Auswahl der Aufnahmebedingungen. Die horizontale und vertikale Segmentierung begrenzt die Röntgenaufnahme auf den ausgewählten Bereich.

• Bis zu fünf rekonstruierte Fokusebenen
• Schichtabstand zwischen 0,1 und 5 mm einstellbar
• Bildqualitätsstufen Fast, Normal und HD
• Voreinstellungen für unterschiedliche Kieferformen
• Segmentierung des horizontalen und vertikalen Aufnahmebereichs
• Detaillierte Programme für Kiefergelenkaufnahmen

Bedienung und Patientenpositionierung

Die Bedienoberfläche führt durch die Auswahl des Aufnahmeprogramms und die Patientenpositionierung. Die frontale Positionierung ermöglicht den Sichtkontakt zwischen Bedienpersonal und Patient. Sprachhinweise und farbige LED-Anzeigen informieren über den Betriebsstatus und den ausgewählten Aufnahmemodus.

• Grafische Anleitung zur Patientenpositionierung
• Face-to-Face-Positionierung
• Sprachgestützte Statusmeldungen
• LED-Anzeige am Gerät und Handschalter
• Handschalter mit Not-Aus-Funktion
• Positionierung von Patienten im Rollstuhl möglich

Technische Daten des Genoray PAPAYA 2D Plus

• Bildgebung: Panorama und Cephalometrie
• Panorama-Aufnahmezeit: 9 bis 17 Sekunden
• Cephalometrie-Aufnahmezeit: 4 bis 12 Sekunden
• Bildfeldhöhe Panorama: 152 mm
• Bildfeldhöhe Cephalometrie: 228 mm
• Pixelabstand: 75 × 75 µm
• Aktive Sensorfläche: 228 × 6,5 mm
• Brennfleck: 0,5 mm
• Röhrenspannung: 60 bis 90 kV
• Netzanschluss: 100–240 V, 50/60 Hz
• Geräteabmessungen: 1.150 × 1.090 × 2.317 mm
• Gerätegewicht: 110 kg

Optional ist das Papaya 2D Plus auch ohne CEPH-Funktion erhältlich – weitere Informationen dazu finden Sie hier

Lieferung & Montage

Die Lieferung, fachgerechte Montage und Abnahme erfolgt durch unseren Partner roentgen.land
